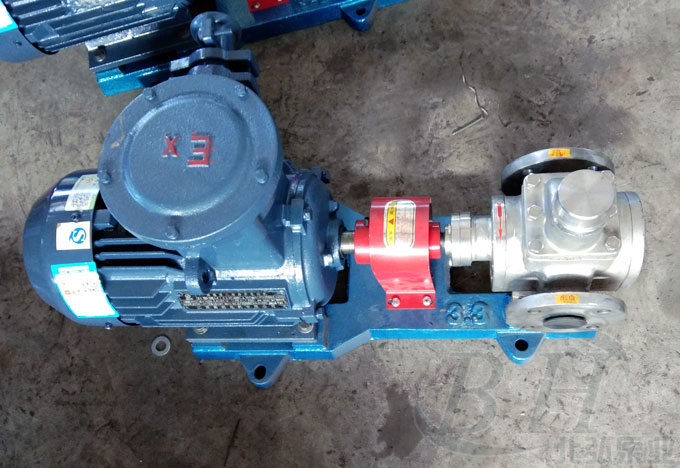

YCB3.3/0.6不銹鋼圓弧齒輪油泵由泵體、泵蓋、密封、鋼套、等組成，結構簡單，經久耐用。

YCB3.3/0.6不銹鋼圓弧齒輪油泵廣泛應用在化工、石油、冶金、輕工、合成纖維、醫藥、食品等工業部門，該類產品具有性能穩定，操作可靠，密封性好，結構輕巧，檢修方便等優點。為提高產品質量，減少跑、冒、滴、漏、防止污染，改善環境，發揮了很大作用，深受用戶歡迎。

不銹鋼圓弧齒輪油泵主要有齒輪、軸、泵體、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可更換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。
YCB不銹鋼圓弧齒輪泵設有作為超載保護，全回流壓力為泵額定排除壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本不能作減壓閥的長期工作，需要時可在管路上另行安裝。

YCB系列不銹鋼圓弧齒輪泵運行注意事項

1、泵運轉前應驗證電機轉向，法蘭、接頭密封性，仔細檢查各閥門是否開關正確，禁止在泵出口管路閥門打開的情況下開動油泵，以免發生事故。
2、YCB系列不銹鋼圓弧齒輪泵管路及結合處有無松動現象。用手轉動圓弧齒輪泵試看泵是否靈活。
3、點動電機，試看電機轉向是否正確。
4、YCB系列不銹鋼圓弧齒輪泵組流水線上的進出口閥口要開啟。
5、開動電機，當YCB系列不銹鋼圓弧齒輪泵正常運轉后，調整閥門，查看流量表與壓力表達到技術要求，同時檢查電機負荷情況。

6、盡量控制YCB系列不銹鋼圓弧齒輪泵的流量和揚程在標牌上注明的范圍內，齒輪泵在高效率點運轉，才能獲得大的節能效果。
7、YCB系列不銹鋼圓弧齒輪泵在運行過程中，如果輸送介質溫度過高，要采用保溫圓弧齒輪泵。
8、如發現YCB系列不銹鋼圓弧齒輪泵有異常聲音應立即停車檢查原因。
9、泵轉速應由低到高，緩慢加速，并維持相應轉速，不得任意超速運轉，也不能忽高忽低。
10、管路應有管架，泵不允許承受管路的負荷，泵安裝高度應不超過泵工作時允許自吸高度。
11、YCB系列不銹鋼圓弧齒輪泵如果是填料密封，要經常調整填料壓蓋，填料室內的滴漏情況正常(以成滴漏出為宜)。

YCB不銹鋼圓弧油泵在安裝調試中需要注意哪些問題

(1)啟動前檢查全部管路法蘭，接頭的密封性。
(2)盤動聯軸器，無摩擦及碰撞聲音。
(3)首次啟動應向泵內注入輸送液體。
(4)啟動前應全開吸入和排出管路中的閥門，嚴禁閉閥啟動。
(5)驗證電機轉動方向后，啟動電機。

YCB不銹鋼圓弧油泵的裝配程序
1、將嚙合良好的主、從動齒輪兩軸裝入左側(非輸出軸側)端蓋的軸承中，裝上泵體，裝復時應按拆卸時所作記號對應裝入，切不可裝反。
2、裝配密封件，其位置要正確，松緊合適。
3、對準定位銷釘與定位孔后，裝右側端蓋，旋緊螺栓，應一邊轉動主動軸一邊擰緊，并對稱擰緊，以端面間隙均勻一致。
注意：泵蓋緊固螺栓應交替均勻擰緊，內六角螺栓頭部不得凸出泵蓋外端表面。
4、裝復聯軸器，將電動機裝好，對好聯軸器，調整同軸度，轉動靈活。

YCB不銹鋼圓弧油泵的安裝和使用
圓弧齒輪泵是容積泵的一種，由兩個齒輪、泵體與前后蓋組成兩個封閉空間，當齒輪轉動時，齒輪脫開側的空間的體積從小變大，形成真空，將液體吸入，齒輪嚙合側的空間的體積從大變小，而將液體擠入管路中去。吸入腔與排出腔是靠?jī)蓚€(gè)齒輪的嚙合線來隔開的。
1、油泵安裝前，應檢查泵和電機是否受到損壞。
2、油泵和電機安裝在底板上，起吊時，吊繩一定要吊在底板的吊環中，吊單泵頭時吊在進出口法蘭管道上。
3、油泵應固定在牢固的地基上，用螺栓緊固;如果單泵頭暗轉在機械上，必須選擇放在振動小的地方。
4、泵的進出口管道尺寸應不小于泵進出口尺寸，進油管應采用稍大的管徑，進油管應越短越好，彎頭應采用彎曲半徑較大的，管道上的閥門應采用閘閥以減少阻力。
5、油泵無需安裝底閥，建議在進油管入口處安裝金屬濾網，濾網有效面積應不小于管道管徑面積的二倍，進油管道吸油口處應切成45°斜角。
6、泵軸和電機軸安裝應安裝同心，當安裝同心度不好時，轉動就可能使聯軸器的螺栓剪短。

YCB圓弧齒輪泵性能參數表
