KCB不銹鋼齒輪泵結構:

1、KCB-55不銹鋼齒輪泵是臥式回轉泵,主要有泵體、齒輪、軸承座、安全閥、軸承及密封裝置等機件組成。
2、泵體、軸承座等為精鑄不銹鋼鑄件、齒輪用不銹鋼鋼材制作,亦可根據用戶特殊需要用銅材料制作。
3、軸承座上有一填料函室,起軸向密封作用。采用骨架密封裝置。軸承采用單列向心球軸承。KCB-55不銹鋼齒輪泵采用三個耐油橡耐腐蝕氟膠圈和中間襯隔的一個擋圈組成,調節壓緊蓋上的兩只螺母來調節密封的程度,軸承采用銅基粉末含油軸承。另外,本系列泵均可采用填料密封以彈性好,耐高溫和低溫、化學性質穩定且有自潤滑性能的柔性石墨做為填料。
4、泵內裝有安全閥,當泵或排出管道發生故障或誤將排出閥門完全關閉而產生高壓和高壓沖擊時安全閥就會自動打開,卸除部分或全部的高壓液體回到低壓腔,從而對泵及管道起到安全保護作用。
5、用彈性聯軸器直接與驅動電機聯接,并安裝在公共鑄鐵底盤上。

KCB-55不銹鋼齒輪泵特點：
1、KCB-55不銹鋼齒輪泵結構簡單緊湊,使用和保養方便。
2、KCB-55不銹鋼齒輪泵具良好的自吸性,幫每次開泵前不須灌入液體。
3、KCB-55不銹鋼齒輪泵的潤滑是靠輸送的液體而自動達到的,故日常工作時無須另加潤滑液。
4、利用彈性聯軸器傳遞動力可以補償因安裝時所引起的微小偏差。在泵工作中受到不可避免的液壓沖擊時,能起到改好的緩沖作用。

KCB不銹鋼齒輪油泵使用時應注意的事項
(一)KCB不銹鋼齒輪油泵安裝
1、安裝前應檢查泵在運輸中是否受到損壞,如電機是否受潮、泵進出口的防塵蓋是否損壞而使用污物進入泵腔內 部等。
2、安裝管道前應先對管道內壁用清水或蒸汽清洗干凈。安裝時應避免使管道的重量由泵來承擔,以免影響泵的精度。
3、管道各聯接部位不得不漏氣、漏液,否則會發生吸不上液體的現象。
4、為防止顆粒雜質等污物進入泵內,應在吸入口安裝金屬過濾網。
(二)KCB不銹鋼齒輪油泵工作前的檢查
1、泵的各緊固件是否牢固。
2、主動軸是否運轉靈活。
3、進出管道的閥門是否打開。
4、KCB不銹鋼齒輪油泵的旋轉方向是否符合要求,(若從泵端向電機看,旋轉方向?yàn)槟鏁r(shí)針)。
(三)KCB不銹鋼齒輪油泵工作時的維護
1、注意泵的壓力及真空表的讀數應符合該泵所規定的技術規范以內。
2、注意填料函的工作,若發生泄漏,視其程度將壓緊蓋擰緊(不允許擰得過緊,以免填料函劇烈發熱和密封圈迅 速磨損)。
3、當泵在運轉中有不正常的噪音或溫升過高時,應立即停止泵的工作,進行拆檢。
4、一般情況下,不得任意調整安全閥,如需調整時,要用儀器校正。
(四)KCB不銹鋼齒輪油泵工作地停止
1、切斷電源。
2、關閉進出管道閥門。

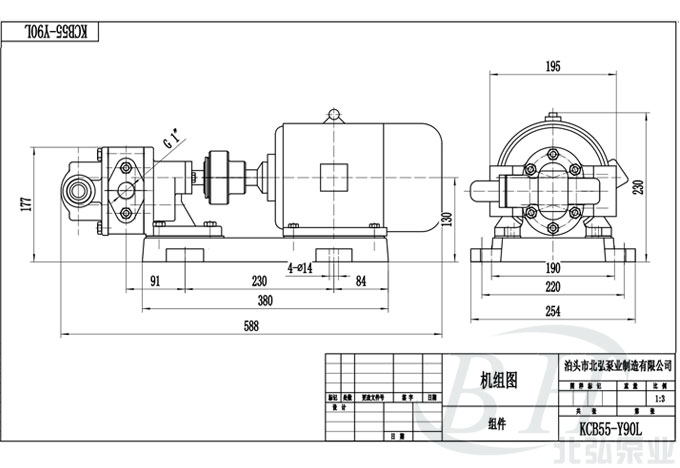

KCB-55不銹鋼齒輪泵機組外型尺寸圖

KCB不銹鋼齒輪泵性能參數表
